○  În această perioadă a fost proiectat și construit "modulul principal de comandă" al generatorului de combustibil bio-diesel și s-a lucrat intens la finalizarea întregului sistem pentru aducerea lui în stare complet funcțională - urmând să se facă primele teste de funcționare și corectarea eventualelor erori. Schema bloc a "modulului de comandă" este prezentată în Figura 1, iar placa modulului realizată și montată pe generatorul de bio-diesel este prezentată în Figura 2.
Modulul este bazat pe un microcontroler de tip PIC (Microchip). Interfața cu utilizatorul conține un afișaj cu cristale lichide și o "micro-tastatură" formată din patru butoane de comandă. Pompa de ulei și restul perifericelor sunt comandate prin intermediul unei "interfețe" cu relee.

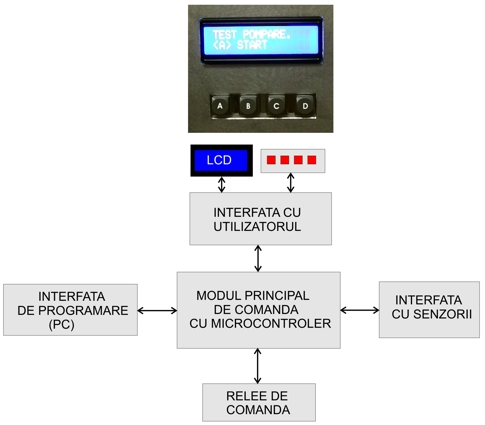

Figura 1. Schema bloc a "modulului de comandă".

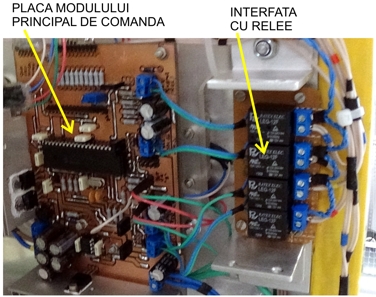

Figura 2. Modulul de comandă montat pe șasiul generatorului.
Figura 3 prezintă întregul sistem (generatorul de combustibil bio-diesel) pe masa de lucru, în faza finală de montaj, iar în video-clip-ul atașat puteti observa un prim test al generatorului de biodiesel - este vorba de testarea functionarii sistemului de pompare automată a uleiului ("CLICK" pe butonul "PLAY")

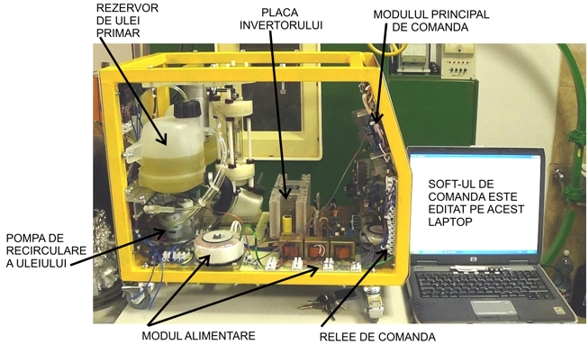

Figura 3. Generatorul portabil de bio-diesel în faza de montaj și testare.
