○  În urma testelor și studiilor realizate în perioada precedentă am cules suficiente date pentru a putea îmbunătăți randamentul circuitului invertor pentru generarea plasmei reci utilizată în reactorul pentru obținerea combustibilului biodiesel. Astfel, am decis construcția unui nou invertor, mai performant. S-a dat o atenție deosebită modului în care au fost construite tranformatoarele de ieșire ( ridicătoare de tensiune ), de asemenea, s-au selectat cele mai bune materiale pentru miezurile de ferită - asigurând astfel o transmitere optimă a puterii spre descărcarea electrică rece (pierderi cât mai reduse). Redăm mai jos schema bloc funcțională a noului circuit invertor (Figura 1).

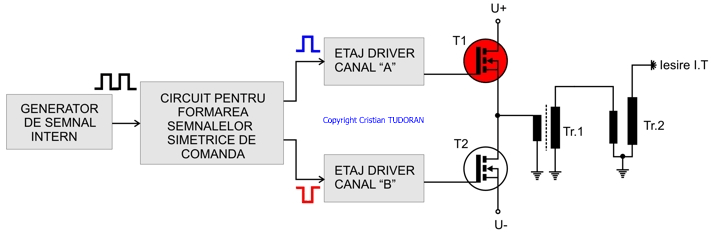

Figura 1. Schema bloc a invertorului.
Transformatorul Tr.1 (Figura 1) este un transformator ridicător de tensiune realizat pe miez de ferită, având un raport de transformare de 1 : 10, iar transformatorul Tr.2 (Figura 1) este un transformator rezonant fără miez magnetic (transformator "Tesla") acordat pe frecvența de comutație a etajului final (format din tranzistoarele T1 și T2 (Figura 1)). Figura 2 prezintă circuitul invertorului realizat și montat pe șasiul generatorului.

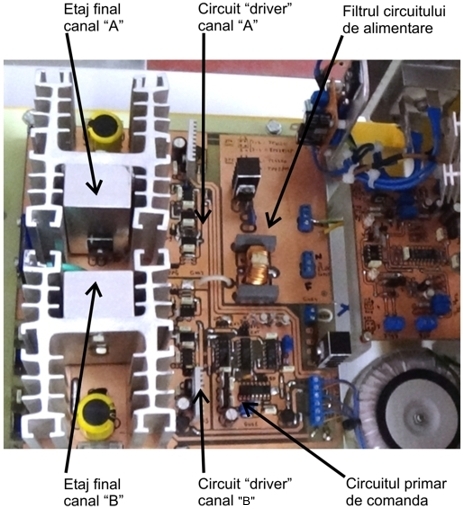

Figura 2. Invertorul de înaltă frecvență montat pe șasiul generatorului.
