○ În aceasta perioada am proiectat, construit și testat circuitul de protecție al invertorului și detectorul de nivel - utilizat pentru sesizarea nivelului în rezervorul de ulei al generatorului de combustibil biodiesel. |
||||||||
![]() |
||||||||

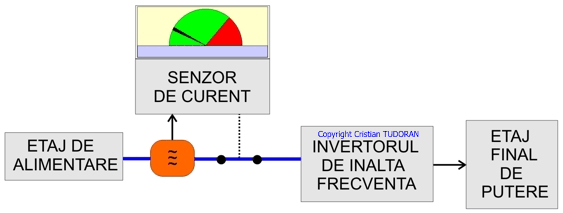

Figura 1. Schema bloc de functionare a circuitului de protectie. |
||||||||

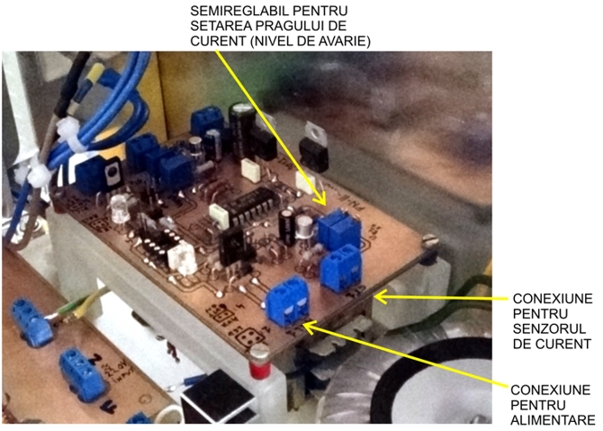

Figura 2 prezintă aspectul plăcii de protecție montată pe șasiul generatorului de combustibil biodiesel. |
||||||||
![]() |
||||||||
Figura 2. Placa de protectie a invertorului montată pe șasiu. |
||||||||
○ Detectorul de nivel (sau "senzorul de nivel") are rolul de a detecta existența nivelului minim și maxim în rezervorul de ulei. Modulul principal de control al generatorului de combustibil bio-diesel comandă funcționarea pompei de recirculare a uleiului în funcție de semnalele de nivel furnizate de "detectorul de nivel". Funcționarea detectorului este demonstrată de animația din Figura 4, iar Figura 3 prezintă detectorul funcțional, montat pe șasiul generatorului. |
||||||||
![]() |
![]() |
|||||||
Figura 3. "Detectorul de nivel" montat pe șasiul generatorului. |
Figura 4. Funcționarea "detectorului de nivel". |
|||||||
